设备说明:
1.耗材费用低, 喷印单个条码费用低于0.01元，而且更换耗材不停机；
2.喷印二维码，一维码，数字，文字等信息；可选白墨机（特性稍有差异），黑墨机；
3.标准SMT流线轨道，可在线式使用，或配上板机和收板子离线使用；
4. MES数据交换，喷印内容根据机种，可自动从MES系统下载，不会出错；
5. 喷印内容瞬间干涸不会磨损，过回焊炉前可被工IPA将喷印内容擦拭；过回焊炉后仍然清析易读，而且耐磨擦及抗溶剂擦拭，产品维修可追踪，条码与产品同寿命。
6.喷印完条码后条码数据可回馈给MES系统进行数据比对；
7.喷印品质检测(选配)：检测条码品质，确保喷印条码可100%读取辨识；
8. BY Mark功能，自动跳过不良单片产品；
9.高产能高精度：4连板UPH可达1200(联板数越多UPH越高)，位置精度±0.05mm；
10. 操作界面：Windows系统，人性化操作界面，视觉辅助编程，快速切换机种；
11.超低人力负担：再也不用每条产线前面都设置一个作业人员贴标签，同时降低条码管控上的麻烦；

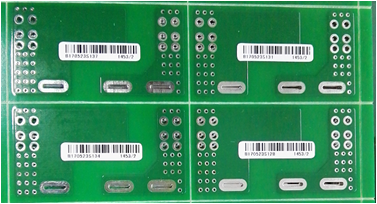

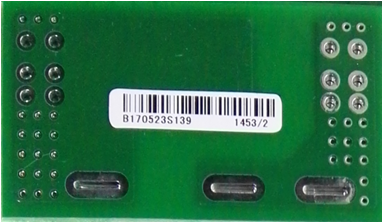

12.典型应用：PCB 、FPC 、 LED灯条等产品上的条码、文字、图案等喷印作业。
设备参数:
1. 设备尺寸：950*1350*1600mm；
2. PCB板尺寸：最小60*60mm，最大400*450mm；
3. 喷印面积：400*400mm；
4. PCB厚度：0.8-3mm；
5. PCB最大重量：小于等于≤1KG；
6. PCB容忍翘曲度（包含PCB厚度）：±1mm；
7. PCB板上空间：≤4mm；
8. PCB侧空间：≥5mm；
9. 实际喷印解析度：0.15mm-0.2mm（视表面材质而定）；
10.说明：不低于提供的测试样板质量；
11.送板方向：左至右或右至左（依客户需求选择）；
12.喷印位置精度：±0.1mm；
13.喷印速度：120-280mm（视条码类型而定）；
14.条码喷印方向：0-360°喷印；

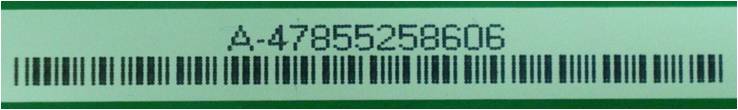

15.可喷印条码型式：1D：Code128、39/25；2D:Data Matrix、QR；
16.可喷印字形：5*6、7*6、9*6、10*16、16*24；
17.系统内建PCB序号条码自动产生功能；
18.支持网络形式：以太网。(操作软件选配客制化MES联机系统)；
19.条码检查功能，检查条码是否可读；
20.内建标准连线系统：SMEMA；
21.操作系统:WindowsXP；
22.工作环境温度：10-35°；
23.工作环境湿度：30-70%相对湿度；
24.电力需求：单项220VAC、50/60HZ/20A；
25.气压需求：≥5Bar；
26.气压流量：≥2SCFM；
27.白墨、黑墨机可选。
产能评估:
 1個20碼條碼 + 1段文字噴印區
单拼板：喷印时间≦5.5 sec/Panel
3.8 sec (Loading & Unloading)
1.7 sec (1个20码条形码+1段文字喷印区)
日产能(23H) ≧15,000 Panel
月产能(25D) ≧ 375,000 Panel

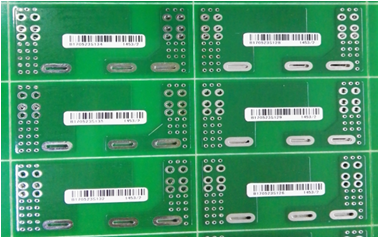

多拼板（以四拼板为例）：
喷印时间≦10.6 sec/Panel
3.8 sec (Loading & Unloading)
6.8 sec (1个20码条形码+ 1段文字喷印区)
日产能(23H) ≧30,000 Panel
月产能(25D) ≧ 770,000 Panel
拼板数越多，UPH提升越多 |
